Comunicación radio frecuencia, RC 433 MHz

Qué necesitamos?

Todos los precios son bajos debido al envio desde China. Dependerá de ti si vale la pena esperar o no...

1. Dos micro controladores Arduino pro mini (recomendado por su tamaño) (2€-3€) LINK eBay
2. Un módulo receptor RC 433 MHz (1€-2€) LINK eBay
3. Un módulo transmisor RC 433 MHz(1€-2€) LINK eBay
4. Módulo serial TTL/FTDI FT232RL (Para programar el Arduino. Se podrá usar para futuros proyectos también). En caso de utiliszar arduinos con USB no haá falta! (2€-3€) LINK eBay
5. Cables conectores, soldador, estaño (0€)

Introducción!

Queremos una comunicación radio entre dos arduinos. Estos dos módulos muy baratos nos serán útiles para pequeños proyector que necesiten corto alcance ya que el rango maximo de funcionamiento de estos modulos no supera los 20m. Son muy faciles de usar y conectar. Solo necesitan alimentación y un solo cable de datos. La desventaja es que solo podemos enviar un bit a la vez. Pero para crear por ejemplo un mando a distancia para su robot (ver galería) sería perfecto si solo usamos estados altos y bajos de los botones.
Veremos también como aumentar el rango de funcionamiento de los módulos añadiendo una pequeña antena.

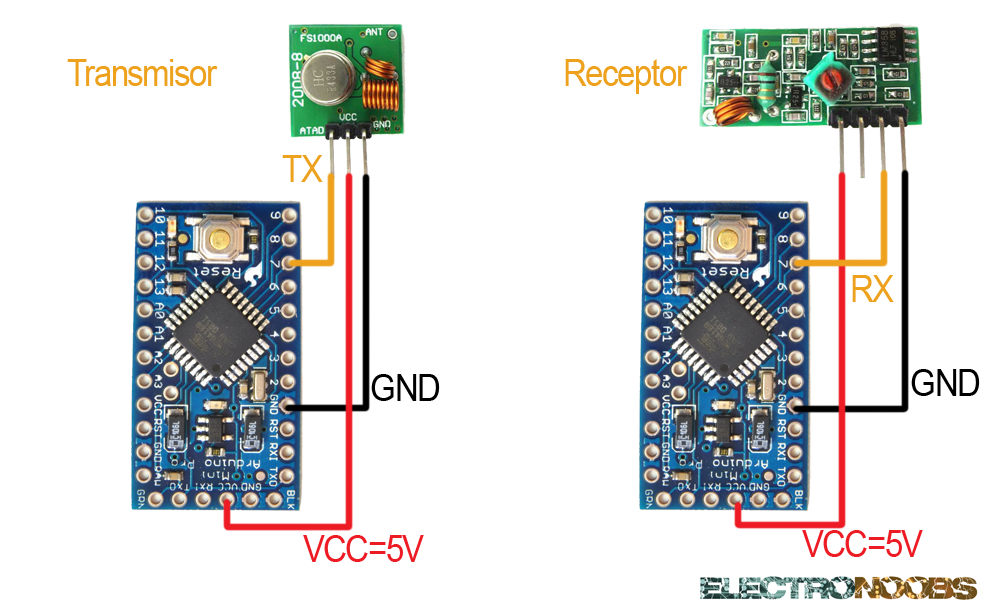

Esquemático!

Conexiones!

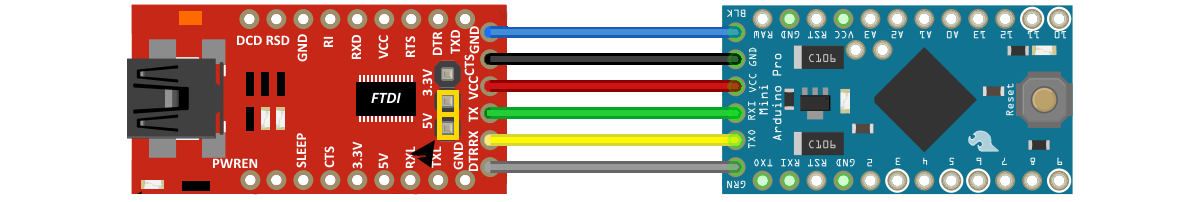

Primero de todo necesitamos alimentar el Arduino conectando Vcc del módulo FTDI al Vcc de 5 voltios del arduino. También conectaremos el GND con cualquiera de los GND del microcontrolador. Ya tenemos alimentado el Arduino. Si usais un arduino pro mini aqui tenéis la conexión con el modulo FTDI para poder programar el microcontrolador:

Una vez lo programamos conectaroemos el Vcc directamente al pin RAW con un voltaje entre 6 y 12 voltios (bateria, USB, etc) y de esta manera tenemos bien alimentado el arduino con una salida de 5V y otra de 3.3. (Atención) hay arduinos que solo tienen salida 3.3V y esos pueden que no funcionen para este proyecto.
El conexionado es simple. Alimentamos cada módulo con un voltaje de 5 voltios directamente del Vcc del arduino. Conectamos la tierra y el pin de datos que puede ser cualquier pin digital del arduino. Hemos elgido el pin D7 esta vez.
En el caso del receptor cualquiera de los dos pines del medio sirven. Los dos son el mismo pin RX.
Para este proyecto necesitaremos la libreria VirtualWire antes de compilar y programar el microcontrolador.

Puedes descargar la librería VirtualWire aquí:

Para instalarla simplemente ir a "Programa" luego en "importar librería" y abrid el archivo .zip que se ha descargado.

Lo que haremos para porbar nuestra conexion será conectar un boton pulasdor a uno de los arduinos y un LED al otro. Haremos encender el LED del segundo arduino cada vez que apretamos el boton en el primer arduino. El boton lo conectamos al pin 10 de nuestro arduino y también a GND y VCC a través de una resistencia de 1K para no tener un cortocircuito. El botón estara siempre conectado a GND y cuando lo apretamos los 5 voltios VCC pasaran y la entrada del pin 10 estara en alto.

Codigo transmisor!

//Codigo transmisor (ProMini)

#include <VirtualWire.h>//Importamos las librerias necesarias
#include <Wire.h>

int boton=10;//Creamos la variable boton y le asociamos el pin 10

void setup() {
pinMode(boton,INPUT);//Definimos el pin 10 como entrada
vw_setup(4000);//ponemos la velocidad de la comunicación a 4000 (puede ser 2000 hasta 8000)
vw_set_tx_pin(7);//definimos el pin 7 como el pin de datos TX
}

void loop() {

//Si la entrada es baja=0V enviamos un 0
if (digitalRead(boton)==LOW)
{
char msg[1] = {'0'};
vw_send((uint8_t *)msg, 1);
vw_wait_tx();
}

//Si la entrada es alta =5v enviamos un 1
if (digitalRead(boton)==HIGH)
{
char msg[1] = {'1'};
vw_send((uint8_t *)msg, 1);
vw_wait_tx();
}
}

Codigo Receptor!

//Codigo receptor (ProMini)

#include <VirtualWire.h>//Importamos las librerias necesarias
#include <Wire.h>

int LED=10;//Creamos la variable LED y le asociamos el pin 10

void setup() {
pinMode(LED,OUTPUT);//Definimos el pin 10 como salida
vw_setup(4000);//ponemos la velocidad de la comunicación a 4000 (puede ser 2000 hasta 8000)
vw_set_tx_pin(7);//definimos el pin 7 como el pin de datos RX
}

void loop() {

uint8_t buflen = VW_MAX_MESSAGE_LEN;
uint8_t buf[buflen];

if(vw_get_message(buf, &buflen))
{
for(int i = 0;i < buflen;i++)
{
if(buf[i] == '0')//Si recibimos un 0 el led se queda apagado
{
digitalWrite(LED,LOW);
}
else if(buf[i] == '1')//Si recibimos un 1 encendemos el led
{
digitalWrite(LED,HIGH);
}
}
}
}
