Receptor RC con Arduino y NRF24

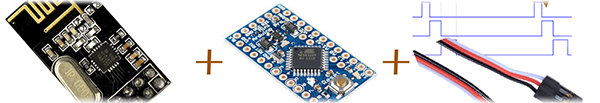

Qué necesitamos?

Todos los precios son bajos debido al envio desde China. Dependerá de ti si vale la pena esperar o no...

1. Un micro controlador Arduino pro mini (recomendado por su tamaño) (2€-3€) LINK eBay
2. Un módulo NRF24L01 (1€-2.5€) LINK eBay
3. Módulo serial TTL/FTDI FT232RL (Para programar el Arduino. Se podrá usar para futuros proyectos también) (2€-3€) LINK eBay
4. Bateria 9V (2€)
5. Cables conectores, soldador, estaño (0€)

Introducción!

Ya tenemos una señal que nos llegara desde e transmisor creado en otro tutorial. Debemos recibir dicha señal, mapear los valores en el rango deseado y usar una salida PPM para conectarl nuestro receptro a cualquier otra aplicación RC (dron, robot, etc...). Otra opción sería usar 4 salidas analógicas, una para cada canal igual que un receptor RC normal. El uso de comunicación PPM es mucho ams util en el caso de hacer una comunicación entre dos arduinos así que si nuestro receptor lo vamos a conectar a un otro arduino que controlara un robot sería mejor utilizar el canal PPM.

Esquemático!

Conexiones!

Primero de todo necesitamos alimentar el Arduino conectando Vcc del módulo FTDI al Vcc de 5 voltios del arduino. También conectaremos el GND con cualquiera de los GND del microcontrolador. Ya tenemos alimentado el Arduino. Una vez lo programamos conectaroemos el Vcc directamente al pin RAW con un voltaje entre 6 y 12 voltios.

Para el módulo NRF24 conectaremos los pines de GND y Vcc, pero atención. El módulo utiliza 3.3 voltios asi que lo conectaremos al segundo Vcc de 3.3 voltios. Conectamos los 5 pines necesarios a los pines digitales del arduino 9, 10, 11, 12 y 13. Conectamos el módulo FTDI a un PC a través del USB y estamos listos para programar.

Puedes descargar la librería NRF24 aquí:

Para instalarla simplemente ir a "Programa" luego en "importar librería" y abrid el archivo .zip que se ha descargado.



Codigo!

/* Receptor de 4 canales utilizando NRF24 (salida PPM) */

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
////////////////////// CONFIGURATION del PPM//////////////////////////
#define channel_number 4 //tendremos 4 canales
#define sigPin 2 //Utilizaremos el pin 2 del arduino
#define PPM_FrLen 27000 //cadros por segundo del PPM en microsegunods (1ms = 1000µs)
#define PPM_PulseLen 400 //configuramos el ancho del pulso PPM
//////////////////////////////////////////////////////////////////

int ppm[channel_number];

const uint64_t pipeIn = 0xE8E8F0F0E1LL;
//Este código unico lo deberá llevar el receptor también

RF24 radio(9, 10);

//Podemos llegar hasta estructuras de 32 bytes
struct MyData {
byte throttle; //definimos cada byte para cada entrada analogica
byte yaw;
byte pitch;
byte roll;
};

MyData data;

void resetData()
{
//definimos el valor inicial que vamos a transmitir antes de leer el valor
//analógico de las entradas
data.throttle = 0;
data.yaw = 127;
data.pitch = 127;
data.roll = 127;

setPPMValuesFromData();//llamamos esta fución que mapeará
//las señales recibidas
}

void setPPMValuesFromData()
{
ppm[0] = map(data.throttle, 0, 255, 1000, 2000);
ppm[1] = map(data.yaw, 0, 255, 1000, 2000);
ppm[2] = map(data.pitch, 0, 255, 1000, 2000);
ppm[3] = map(data.roll, 0, 255, 1000, 2000);
//Esete es un ejemplo utilizado para un dron. El dron necesita señales
//en microsegunods para el control de los motores de 1000 a 2000. Es por eso
//que he mapeado los datos de esta manera. Cambiad los valores para que se
//ajusten a su aplicación.
}

/**************************************************/

void setupPPM() {
pinMode(sigPin, OUTPUT);
digitalWrite(sigPin, 0); //Ponemos el pin de la señal PPM en su estado "normal" (off)

cli();
TCCR1A = 0; // el registro TCCR1 lo ponemos a 0
TCCR1B = 0;

OCR1A = 100;
TCCR1B |= (1 << WGM12); // encendemos el modo CTC
TCCR1B |= (1 << CS11); // 8 prescaler: 0,5 microsecondos a 16mhz
TIMSK1 |= (1 << OCIE1A); // Habilitamos interupción por timer
sei();
}

void setup()
{
resetData();
setupPPM();

radio.begin();
radio.setAutoAck(false);
radio.setDataRate(RF24_250KBPS);

radio.openReadingPipe(1,pipeIn);
radio.startListening();

}

/**************************************************/

unsigned long lastRecvTime = 0;

void recvData()
{
while ( radio.available() ) {
radio.read(&data, sizeof(MyData));
lastRecvTime = millis();
}
}

/**************************************************/

void loop()
{
recvData();

unsigned long now = millis();
if ( now - lastRecvTime > 1000 ) {
// Ha perdido la señal?
resetData();
}

setPPMValuesFromData();
}

/**************************************************/

#error Error creado especialmente para configurar esta parte. Asegurese de que tu clockMultiplier es correcto.
#define clockMultiplier 1 // configura esto a 2 si utilizas un arduino de 16MHz, dejalo en 1 si es de 8MHz

ISR(TIMER1_COMPA_vect){
static boolean state = true;

TCNT1 = 0;

if ( state ) {
//end pulse
PORTD = PORTD & ~B00000100; // apagamos el pin2
OCR1A = PPM_PulseLen * clockMultiplier;
state = false;
}
else {
//start pulse
static byte cur_chan_numb;
static unsigned int calc_rest;

PORTD = PORTD | B00000100; // encendemos el pin2.
state = true;

if(cur_chan_numb >= channel_number) {
cur_chan_numb = 0;
calc_rest += PPM_PulseLen;
OCR1A = (PPM_FrLen - calc_rest) * clockMultiplier;
calc_rest = 0;
}
else {
OCR1A = (ppm[cur_chan_numb] - PPM_PulseLen) * clockMultiplier;
calc_rest += ppm[cur_chan_numb];
cur_chan_numb++;
}
}
}
